Lemezmegmunkálás

Lemezmegmunkálás – kínálatunk

Méretre szabott minőség: A lemezmegmunkálás területén az alábbi gyártási lehetőségeket kínáljuk:


  • Stancolás, lézeres vágás és kombinált berendezések (teljesen automatizált be- és kirakodó rendszerrel magaspolcos raktárrendszerekben)
  • Vízsugaras vágás

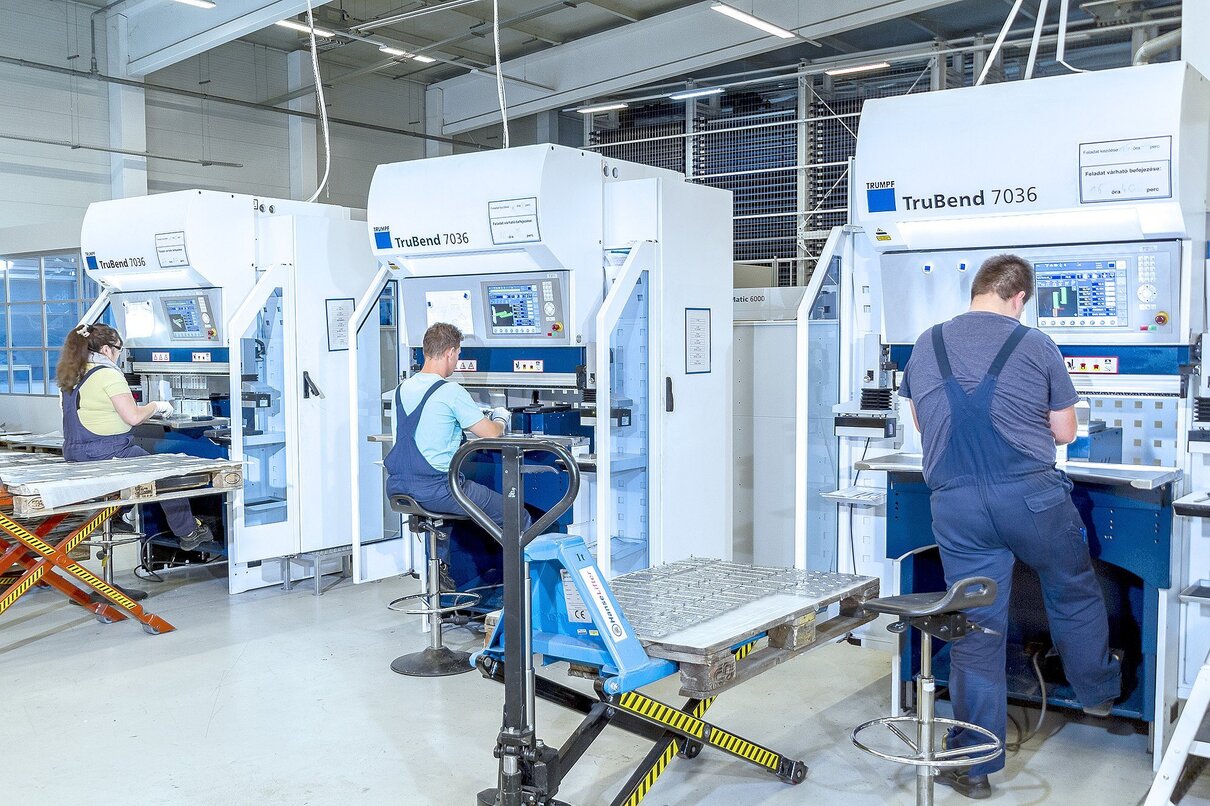

  • CNC-hajlítás (hajlító központtal vagy hajlító robottal)
  • Köztes gyártás: Sorjamentesítés/kiegyenesítés (gépi), CNC-csaphegesztés, ponthegesztés, préselés, fúrás, süllyesztés, menetvágás
  • WIG-, MAG-, lézerrobotos hegesztés
  • Befejező folyamatok (csiszolás, polírozás, galvanikus megmunkálás, nedves lakk- és porfestés, többszínű tampon- és szitanyomás, lézeres feliratozás)
  • Mechanikai szerelés

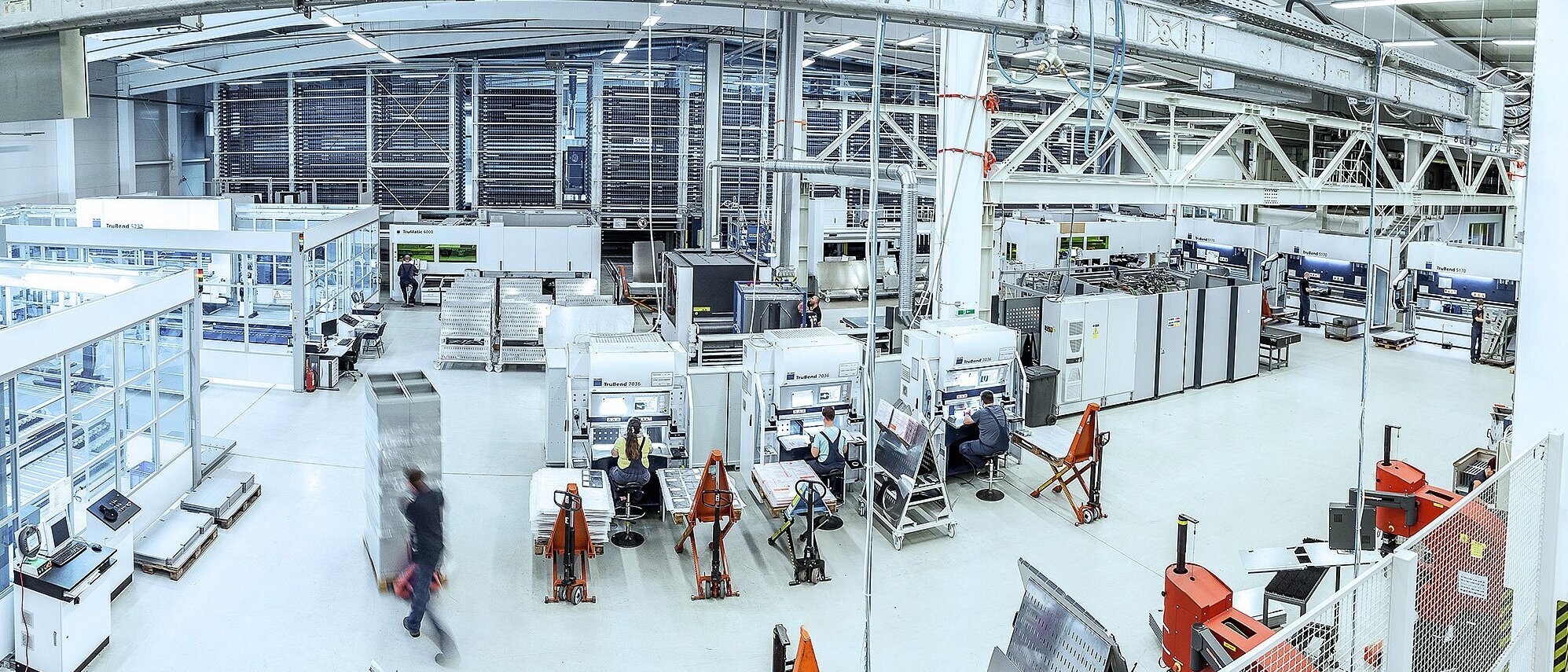

Nagyraktár-rendszer

Integrált automatikus raktárrendszer nagy méretű lemezekhez Szügy (Magyarország) községben



Raktárhelyek száma

908

Nagy méretű lemez

1525 * 3050 mm

Raktározott tömeg összesen

2.724 t

Anyag

Szerkezeti acél, nemesacél, alumínium, vörösréz, sárgaréz

Stancolás

Stancoló vagy stancoló és lézer kombinációs technológia



Max. lemezvastagság

6,4 mm

Max. munkadarab-tömeg

150 kg

Max. stancoló erő

180 Nm

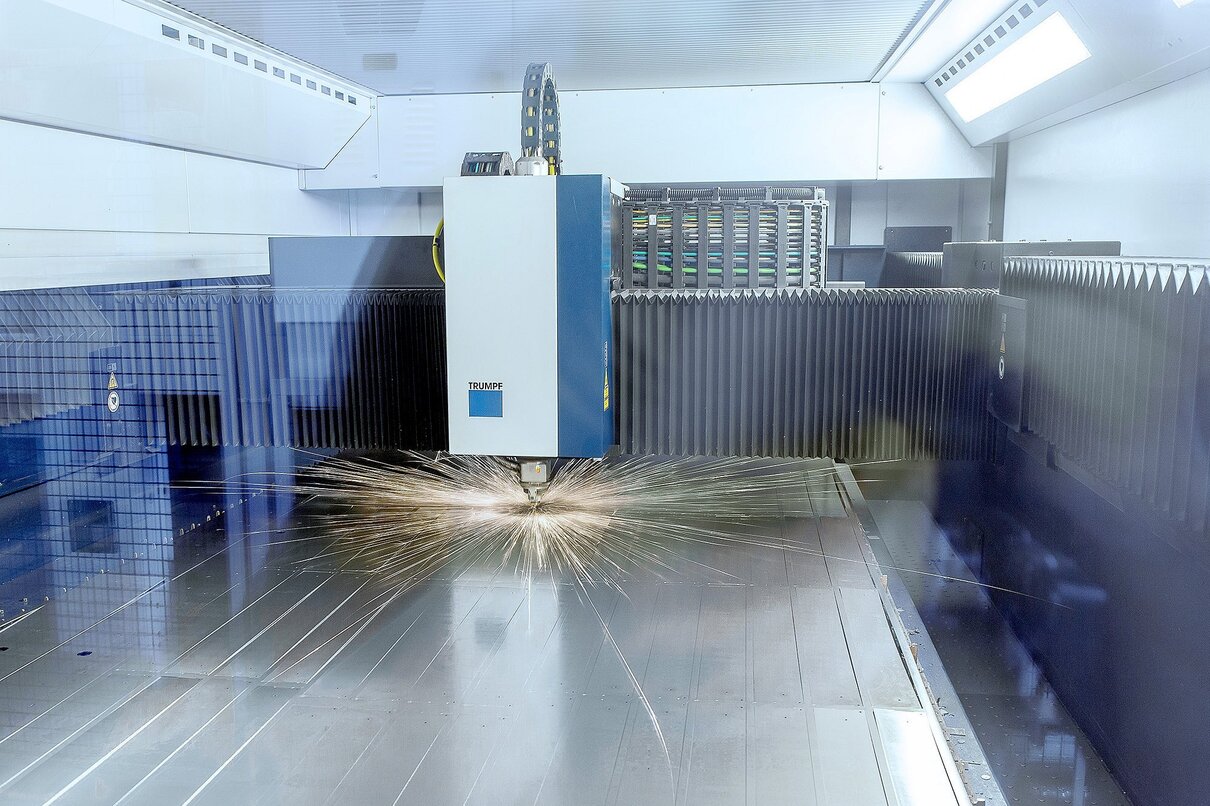

Lézervágás

CO<sub>2</sub>- vagy szilárdtest-lézer



Max. lézerteljesítmény

6000 W

Max. lemezvastagság szerkezeti acél / nemesacél / alumínium

25 mm

Max. lemezvastagság vörösréz / sárgaréz

10 mm

Feliratozó lézer

Szilárdtest-lézer



Max. lézerteljesítmény a munkadarabnál

17 W, 20 kHz-en

Max. munkadarab-méret az Y-tengelynél

Szé 1000 x Mé 500 x Ma 400

Max. munkadarab-tömeg az Y-tengelynél

25 Kg

Hajlítóközpont

Műszaki adatok:



Max. munkadarab-méret

2795 x 1524 mm

Max. meghajlítási hossz

2500 mm

Max. hajlítási magasság

165 mm

Max. lemezvastagság

2,10 mm, 410 N/mm² esetén

Hajlítórobot

Robot

Tengelyek száma

6

Ismétlési pontosság

±0,035 mm

Hajlító automata és Rakodó állomás

Hajlító automata

Préserő

360 kN

Meghajlítási hossz

1020 mm



Rakodó állomás

Tengelyek száma

4

Ismétlési pontosság

±0,01 mm

Besajtolás

Műszaki adatok



Max. sajtolási terület: 72 KN

Automatikus adagoló rendszer

Automatikus szerszámcsere

szoftveres támogatású programvezérlés

Lézeres hegesztőrobot

Hegesztőrobot, Nagy pontosságú robot és Munkatér

Hegesztőrobot

Max. lézerteljesítmény

4000 W

Sugárzási minőség

8 mm * mrad



Nagy pontosságú robot

Tengelyek száma

6

Ismétlési pontosság

±0,05 mm



Munkatér

Max.

1600 x 800 x 700 mm

Max.

250 kg
